Экструзионный двигатель и коробка передач

2025-02-13

Компания Nantong Sanxin Plastic Equipment Technology Co., Ltd. начала производство линии по производству диафрагмы с 2000 года. Sanxin имеет большой опыт в этой области и готов поделиться технологиями. Сегодня мы поговорим об экструдерах двигателях и коробках передач.

Есть один и два винта. Двухвинтовые экструдеры не используются так часто, как одновинтовые экструдеры. Обычно используется в линиях по производству стеклянной пленки PVB и одноступенчатых линиях по производству воздухопроницаемых пленок. Поэтому мы представляем только одновинтовые экструдеры и коробки передач.

Экстракцион:

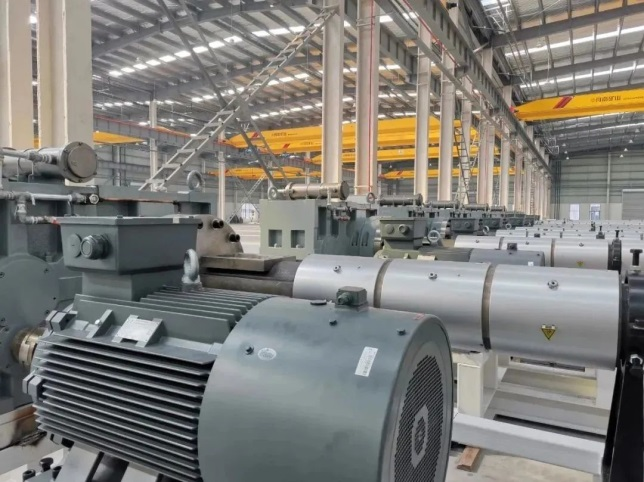

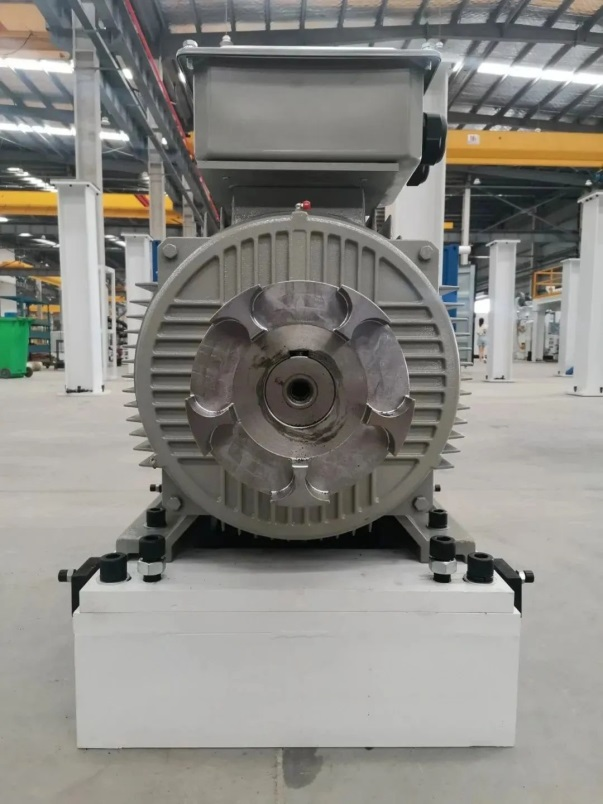

Электрические двигатели одновинтовых экструдеров в основном включают двигатели постоянного тока, двигатели переменного тока и двигатели с постоянным магнитом. Преимущество двигателя постоянного тока - высокий крутящий момент. Машина будет стабильной при запуске на низкой скорости. Для некоторых менее ликвидных материалов клиенты по - прежнему предпочитают двигатели постоянного тока. Но двигатели постоянного тока нуждаются в регулярном обслуживании щеток, что может привести к некоторым сбоям.

Наиболее часто используемым регулятором постоянного тока является Пайк.

По сравнению с двигателями постоянного тока, двигатели переменного тока более распространены на линиях производства диафрагмы. Преимущество двигателя переменного тока заключается в низкой частоте обслуживания.

Преобразователи переменного тока имеют много брендов, таких как Siemens, ABB, INOVANCE, Anchuan, DELTA, EMERSON и т. Д. Преобразователи частоты имеют много уровней, разные серии имеют разные функциональные возможности и разные цены. Преобразователи частоты, как правило, дороже, чем двигатели переменного тока.

Несколько лет назад двигатель с постоянным магнитом использовался в линиях производства диафрагмы. Это не так распространено, как двигатель переменного тока. Для некоторых материалов с высокой температурой плавления двигатель с постоянным магнитом может работать хорошо (но все же не так хорошо, как ожидалось). Потребление энергии аналогично использованию обычных двигателей. Вот почему он не часто используется в кинопрокате.

Здесь мы рассчитаем мощность двигателя на примере тонкой пленки CPP. Мощность одновинтового экструдера выглядит следующим образом:

55 экструдер: 37 кВт.

60 экструдер: 37 / 45 кВт.

75 экструдер: 55 кВт.

80 экструдер: 55 кВт.

90 экструдер: 75 / 90 кВт.

100 экструдер: 90 / 110KW.

110 экструдер: 132 кВт.

120 экструдер: 132 / 160 кВт.

150 экструдер: 160 / 185 кВт.

160 экструдер: 160 / 185 кВт.

180 экструдер: 200 / 220 кВт.

Вышеуказанная мощность двигателя только для справки. Фактическая мощность определяется многими факторами,Пластика MFR, отношение L / D, винтовая структура, зазор между винтом и корпусом цилиндра, установка температуры, давление и т.д.

Это не значит, что чем выше мощность двигателя, тем лучше. При стабильной работе машины оптимальная эффективность работы двигателя составляет 60 - 80%.

коробка передач

Требования к одному винту в коробке передач не так высоки, как к двум винтам. При правильном обслуживании срок службы коробки передач будет долгим.

Части передач и вала коробки передач изготовлены из высокопрочной сплавной стали, углеводованной и загасенной. Он оснащен тяговыми блоками с высокой несущей способностью.

Для линий по производству диафрагмы коэффициент замедления составляет 8: 1, 10: 1, 12.5: 1, 14: 1, 16: 1, 18: 1, 20: 1. Для солнечных батарей, инкапсулированных тонкопленочными линиями EVA, скорость восстановления может достигать 40: 1 или даже выше.

Установка коробки передач обычно должна быть горизонтальной и вертикальной.

Пользователям следует обратить внимание на нижеприведенные моменты при использовании коробки передач.

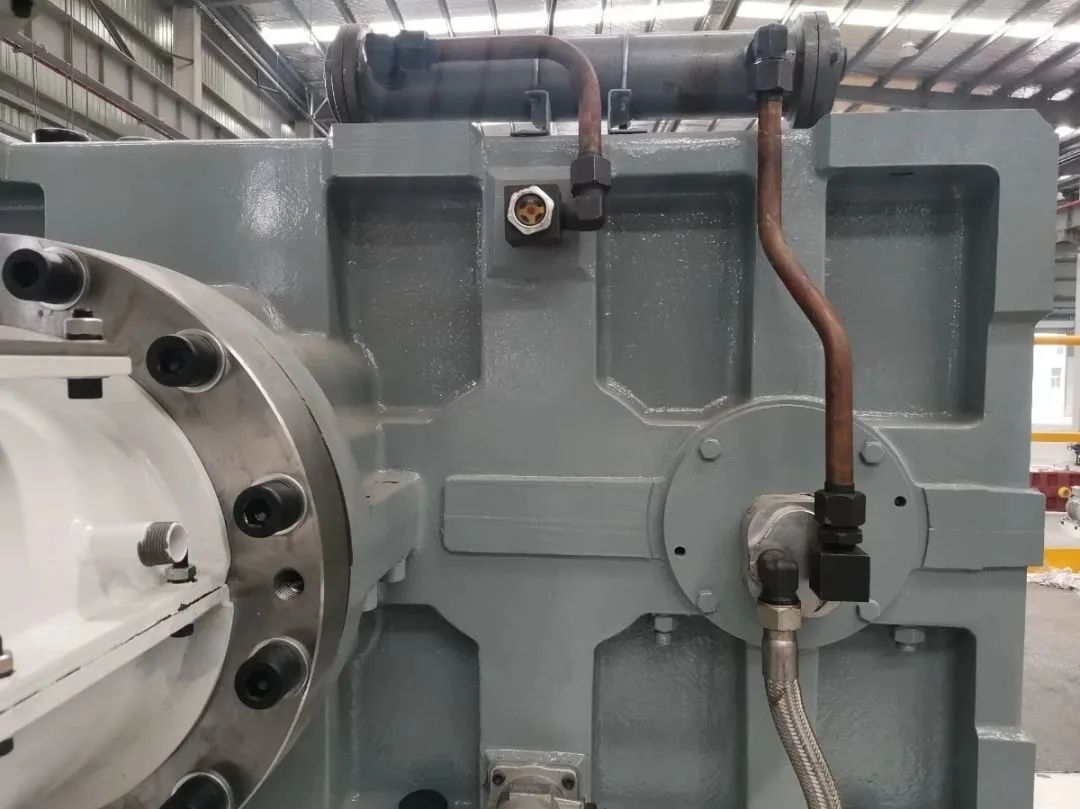

Водное охлаждение: Обеспечить водное охлаждение непрерывно и стабильно. Если работники случайно закрывают или уменьшают водный клапан, долгосрочная работа повлияет на срок службы коробки передач. Во время нормальной работы допускается небольшая температура, но если коробка передач очень горяча, то мы должны обратить на нее внимание и найти причины и решения.

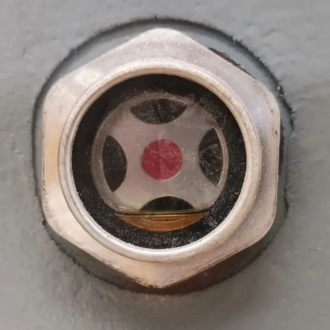

Своевременно смените смазочное масло: на коробке передач есть масляная шкала. Регулярно проверяйте его и убедитесь, что смазочное масло находится в соответствующем диапазоне. Если смазочное масло падает ниже нижнего предела в течение длительного времени, срок службы будет значительно сокращен.

Обслуживание упорных подшипников: поскольку долгосрочная работа будет изнашиваться, поэтому регулярное обслуживание.

Еще одна часть, которую мы должны поделиться с вами, - это соединительная часть между экструдирующим двигателем и коробкой передач. Существует два основных способа соединения: ремень и муфта.

Обычно ремни используются, если двигатель и коробка передач установлены в противоположных направлениях. Преимущество ремня легко заменить, но частота смены выше, чем соединение.

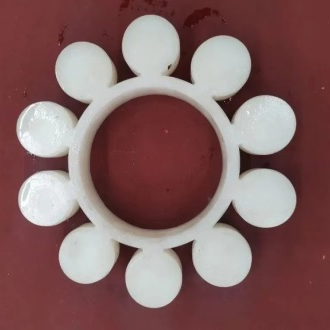

Преимуществом соединения является небольшая ошибка. Как только винт блокируется и экструзионный двигатель не останавливается, сначала соединение будет повреждено. По сравнению с экструзионным двигателем и винтом стоимость соединения гораздо ниже. В то время как соединение расходуемое, оно должно быть изменено после длительного времени работы, это не восток для обмена.

Соединение используется чаще, чем ремень.
